KTY81-1

czujnik- przetwornik temperatury na rezystancję

źródło: ELFA Polska
tłumaczone przez autora strony

Dane techniczne i charakterystyki elektryczne silikonowych czujników temperatury serii KTY81-1

Czujniki temperatury KTY81-1 charakteryzują się dodatnim współczynnikiem temperaturowym i są przystosowane do pracy w systemach pomiarowych i kontrolnych. Umieszczone są w plastikowej obudowie SOD70 (polskie oznaczenie CE-35 (TO-92)). Na życzenie dostępne są u producenta egzemplarze o dokładności 0,5% lub większej.

numer opis
1 połączenie elektryczne
2 połączenie elektryczne
3 nie podłączona elektrycznie

Rys 1. Wyprowadzenia i ich opis.

wartości graniczne: (zgodne z systemem wartości granicznych IEC 134)

oznaczenie parametr warunki min max jednostka
Icont ciągły prąd czujnika w wolnym powietrzu Tamb=25°C - 10 mA
w wolnym powietrzu Tamb=150°C - 2 mA
Tamb -55 +150 °C

charakterystyki dla Tamb=25°C w cieczy i w innych opisanych warunkach,

oznaczenie parametr warunki min typ. max jednostka
R25 rezystancja czujnika Icont=1mA
KTY81-110 990 - 1010 Ω
KTY81-120 980 - 1020 Ω
KTY81-121 980 - 1000 Ω
KTY81-122 1000 - 1020 Ω
KTY81-150 950 - 1050 Ω
KTY81-151 950 - 1000 Ω
KTY81-152 1000 - 1050 Ω
Tc wsp. temp. - 0,79 - %/K
R100/R25 proporcje rez. Tamb=100°C i 25°C 1,676 1,696 1,716
R-55/R25 proporcje rez. Tamb=-55°C i 25°C 0,480 0,490 0,500
t czas stabil. term.(notka1) nieruchome powietrze - 30 - s
nieruchoma ciecz(notka2) - 5 - s
przepływająca ciecz(notka2) - 3 - s
wielk. zakresu temp -55 - +150 °C

Notka 1 Czas stabilizacji termicznej to czas po którym czujnik osiągnie 63,2% całkowitej różnicy temperatury. Np. jeśli czujnik z temperatury 25°C zostanie przeniesiemy do otoczenia o temperaturze 100°C, czas stabilizacji to okres do osiągnięcia przez czujnik temperatury 72,4°C (25°C + 47,4°C).

Notka 2 Ciecz bezwładna np. FC43 (wytwarzana przez 3M).

Tabela 1. Temperatura otoczenia odpowiadająca rezystancji, współczynnik temperaturowy i maksymalny obecny błąd temperaturowy dla KTY81-110.
temperatura wsp. temp. rezystancja [Ω] błąd temp.
[°C] [%/K] min. typ. max. [K]
-55 0,99 475 490 505 ±3,02
-50 0,98 500 515 530 ±2,92
-40 0,96 552 567 582 ±2,74
-30 0,93 609 624 638 ±2,55
-20 0,91 669 684 698 ±2,35
-10 0,88 733 747 761 ±2,14
0 0,85 802 815 828 ±1,91
10 0,83 874 886 898 ±1,67
20 0,80 950 961 972 ±1,41
25 0,79 990 1000 1010 ±1,27
30 0,78 1029 1040 1051 ±1,39
40 0,75 1108 1122 1136 ±1,64
50 0,73 1192 1209 1225 ±1,91
60 0,71 1278 1299 1319 ±2,19
70 0,69 1369 1392 1416 ±2,49
80 0,67 1462 1490 1518 ±2,8
90 0,65 1559 1591 1623 ±3,12
100 0,63 1659 1696 1733 ±3,46
110 0,61 1762 1805 1847 ±3,83
120 0,58 1867 1915 1963 ±4,33
125 0,55 1919 1970 2020 ±4,66
130 0,52 1970 2023 2077 ±5,07
140 0,45 2065 2124 2184 ±6,28
150 0,35 2145 2211 2277 ±8,55
Analogiczne tabele dla pozostałych KTY81-... są dostępne na stronie ELFA Polska po odszukaniu elementu- w jego opisie technicznym.

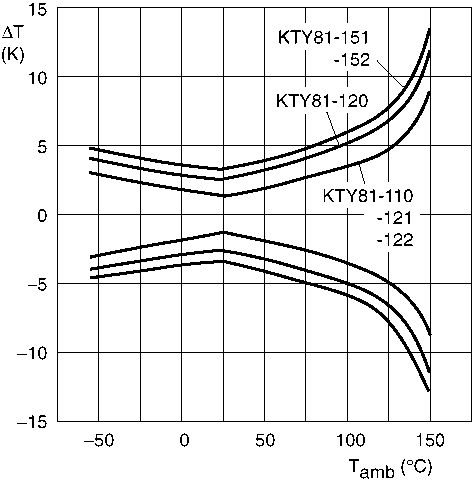

Rys 2. Maksymalny błąd pomiarowy.

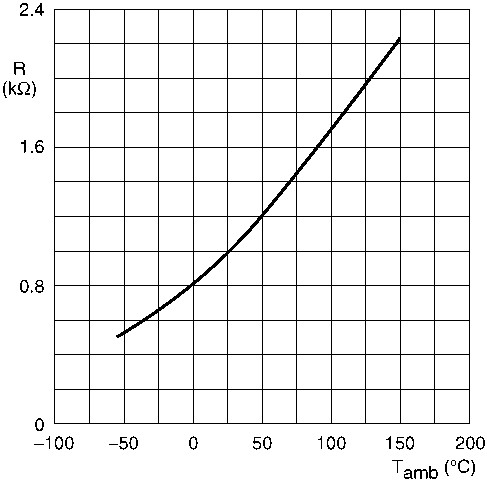

Rys 3. Rezystancja czujnika w funkcji temperatury- wartości przeciętne.


Dla temperatury powyżej 100°C, rekomendowany prąd,nie powodujący zwiększania błędów pomiarowych to Icon=1mA.

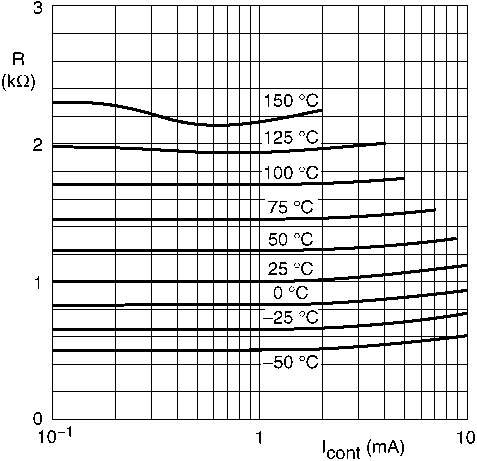

Rys 4. Rezystancja czujnika w funkcji przepływającego prądu.

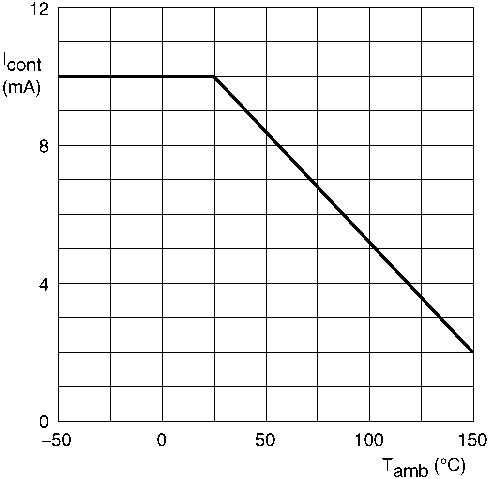

Rys 5. Maksymalny prąd dla bezpiecznej pracy czujnika.

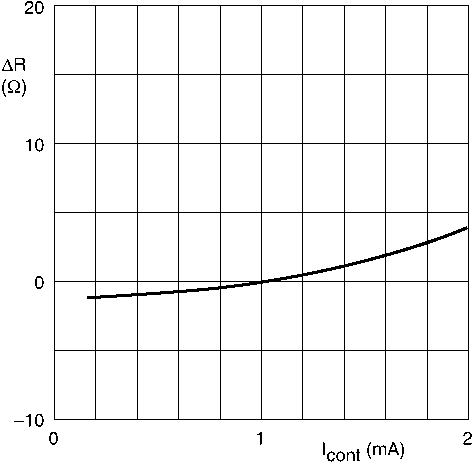

Rys 6. Zmiana rezystancji jako funkcja prądu czujnika w nieruchomej cieczy.

W warunkach ciągłej nieprzerwanej (trwającej 10000 godzin) pracy przy temperaturze Tamb=150°C, typowa wartość zmiany rezystancji odpowiadającej temperaturze 25°C wynosi 1,6 [Ω].

Tłumaczył Wiktor Szymanowski
